পণ্যের বিবরণ:
প্রদান:
|
নাম: | শিল্প এইচভিএসি সরঞ্জাম | ব্যবহার করুন: | সম্পূর্ণ তাপ এক্সচেঞ্জার বাঁক |
---|---|---|---|
নিয়ন্ত্রণ: | পিএলসি এবং এইচএমআই | রঙ: | গ্রাহকের প্রয়োজনীয়তা |
টাইপ: | সার্ভো | ক্ষমতা: | 1.5KW |
লক্ষণীয় করা: | সোজা এবং কাটিয়া মেশিন,শিল্প hvac ইউনিট |

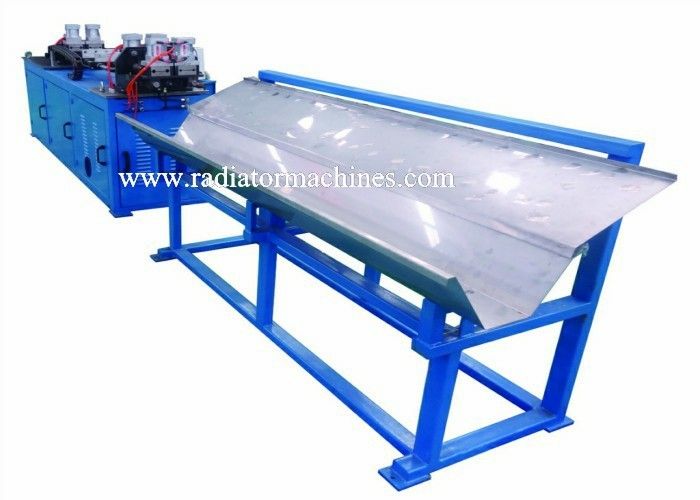

বিস্ময় থেকে উচ্চ মানের সার্ভো টাইপ টিউব সোজা এবং কাটিং মেশিন
1. সরঞ্জাম স্পেসিফিকেশন
1.1 সরঞ্জাম মডেল: XZJ-4
1.2 সরঞ্জাম স্পেসিফিকেশন: 4.76~19.05
1.3 কপার টিউব প্রতি সময় সোজা এবং কাটা: প্রতি মেশিনে 6 টি টিউব;
2. সরঞ্জামের বৈশিষ্ট্য
2.1 খাওয়ানোর পদ্ধতি: সার্ভো মোটর+ বল স্ক্রু;
2.2 টিউব সংগ্রহ স্ট্যান্ড: বায়ুসংক্রান্ত সিলিন্ডার টিউব ফল-আউট;
2.3 বৈদ্যুতিক নিয়ন্ত্রণ: PLC নিয়ন্ত্রণ এবং স্পর্শ পর্দা প্রদর্শন;
2.4 কয়েল আকার: ভিতরের ব্যাস φ134mm, বাইরের ব্যাস: φ1070mm;
2.5 টিউব সংগ্রহের দৈর্ঘ্য: 2000 মিমি (মান);
2.6 decoiling পদ্ধতি: কুণ্ডলী বাইরে থেকে ভিতরে (মোটর চালিত) বা ভিতরে থেকে বাইরে টানা হবে;
2.7 কাজের দক্ষতা: প্রতি মিনিটে 6 টি টিউব (1 মি টিউব);
3. যন্ত্রপাতি ফাংশন
মেশিনটি ডিকয়লার, স্ট্রেটেনিং এবং কাটিং বডি এবং টিউব কালেকশন ডিভাইস নিয়ে গঠিত।মেশিনটি পিএলসি এবং টাচ স্ক্রিন দ্বারা নিয়ন্ত্রিত হয়।
3.1 টিউবের কাট থেকে দৈর্ঘ্য মানব-মেশিন ইন্টারফেসের মাধ্যমে সেট করা হয়।
3.2 মেশিনের সোজা করার প্রক্রিয়াটি অনুভূমিক এবং উল্লম্বভাবে সামঞ্জস্য করা যেতে পারে।
3.3 ফিডিং মেকানিজম সার্ভো মোটর এবং বল স্ক্রু নিযুক্ত করে, যা একটি সঠিক ফিডিং দৈর্ঘ্য নিশ্চিত করে এবং সুবিধাজনক সমন্বয়ের অনুমতি দেয়।মেশিন burrs ছাড়া টিউব কাটা যাবে.প্রতিটি কাটার আলাদাভাবে সামঞ্জস্য করা যেতে পারে, এবং মসৃণতা দ্বারা বারবার ব্যবহার করা যেতে পারে।(কাটার বাইরের ব্যাস:φ25)
3.4 টিউব সংগ্রহ স্ট্যান্ড একটি বায়ুসংক্রান্ত সিলিন্ডার দ্বারা নিয়ন্ত্রিত হয়।টিউব পতনের জন্য একটি প্রাকৃতিক তির্যক আছে.
3.5 মেশিনের যান্ত্রিক সিস্টেম সম্পূর্ণ-স্বয়ংক্রিয় অপারেশনে রয়েছে।সমাপ্ত পণ্যের গুণমান স্থিতিশীল এবং নির্ভরযোগ্য।
3.6 মেশিনের সামগ্রিক কাঠামো শ্রমিকদের নিরাপত্তা নিশ্চিত করার জন্য ভালভাবে ডিজাইন করা হয়েছে।
4. প্রক্রিয়াজাত পণ্যের স্পেসিফিকেশন এবং যথার্থতা
4.1 টিউব কাট থেকে দৈর্ঘ্য সহনশীলতা: 1000 মিমি খাওয়ানোর উপর ভিত্তি করে ≤±0.5 মিমি;
4.2 সরলতা: প্রতি 1000 মিমি দৈর্ঘ্যের 1 মিমি অসুখের মধ্যে;
4.3 টিউবের পৃষ্ঠ যান্ত্রিক স্ক্র্যাচ বা ক্ষতবিহীন।
4.4 সোজা করার প্রক্রিয়াটি ম্যানুয়ালি সামঞ্জস্য করা যেতে পারে।অনুভূমিক এবং উল্লম্ব সহ মোট 8টি সোজা চাকা রয়েছে।
5. উপাদান কনফিগারেশন
5.1 বল স্ক্রু: তাইওয়ান ব্র্যান্ড;
5.2 সরঞ্জামগুলির প্রধান বায়ুসংক্রান্ত উপাদানগুলি Algreat বা Airtac ব্র্যান্ডের।
5.3 প্রধান বৈদ্যুতিক উপাদানগুলি হল LS, IDEC, Kinco বা Schneider ব্র্যান্ডের৷বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা প্রাসঙ্গিক জাতীয় নিরাপত্তা মান পূরণ করে।
6. সরঞ্জাম পাওয়ার সাপ্লাই
6.1 কন্ট্রোল বক্স টাইপ: মেশিন বডির ভিতরে;PLC এবং স্পর্শ পর্দা যৌথ নিয়ন্ত্রণ;
6.2 পাওয়ার সাপ্লাই: AC380V, 50HZ, 3P, 4-ওয়্যার;
6.3 অপারেশন ভোল্টেজ: DC24V;
7. মেশিনের সাথে সরবরাহ করা জিনিসপত্র:
7.1 কাটার: 8 টুকরা (মেশিনে 4 টুকরা এবং 4 টুকরা স্ট্যান্ডবাই)
7.2 টুল বক্স, 1 সেট;
7.3 সিঙ্ক্রোনাস বেল্ট, 2 টুকরা;
7.4 ম্যানুয়াল, 1 কপি;
8. গ্রহণযোগ্যতা
মেশিনের গ্রহণযোগ্যতা বিক্রেতার সাইটে রয়েছে।যখন মেশিনটি সম্পূর্ণ হওয়ার 15 দিন দূরে থাকে, তখন ক্রেতাকে মেশিনটি পরীক্ষা চালানোর জন্য কমপক্ষে 20KG টিউব কয়েল সরবরাহ করতে হবে।
9. ওয়ারেন্টি
মেশিনটি ক্রেতার সাইটে আসার দিন থেকে শুরু করে 12 মাসের জন্য ওয়ারেন্টি দেওয়া হয়৷ সহজে পরা অংশগুলি ওয়ারেন্টিতে অন্তর্ভুক্ত নয়৷
10. সরঞ্জামের রঙ:স্ট্যান্ডার্ড আকাশী নীল RAL5015 বা অন্যথায় ক্রেতার দ্বারা প্রয়োজনীয়।
কপার/অ্যালুমিনিয়াম টিউব সোজা করা এবং কাটার মেশিন
যন্ত্রের প্রকার | 2-টিউব টাইপ | 4-টিউব প্রকার | 6-টিউব টাইপ |
কপার/অ্যালুমিনিয়াম টিউব স্পেসিফিকেশন |
ф4.76~ф19.05 মিমি | ||
কাজের চক্র | 6 বার/মিনিট (1 মি কপার টিউবের উপর ভিত্তি করে) |
