200-800mm হেডার প্লেট পিচ | টুইন-মেশিন লিঙ্কড রেডিয়েটর ওয়াটার চেম্বার ক্রিমিং লাইন | অ্যালুমিনিয়াম-প্লাস্টিক রেডিয়েটারগুলির জন্য সিঙ্ক্রোনাস 4-সাইড ক্রিমিং এবং মিশ্র-প্রবাহ উত্পাদন সিস্টেম

1. পণ্য ওভারভিউ

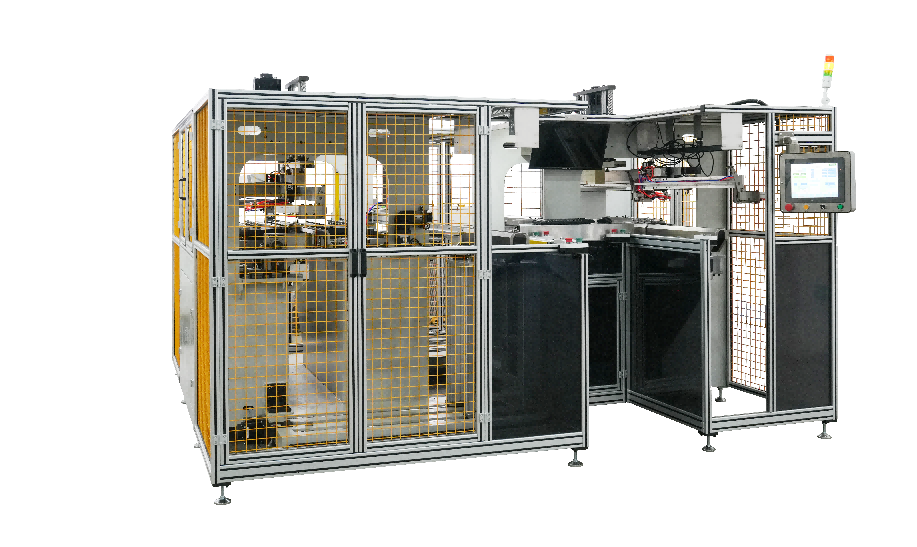

এই সরঞ্জাম বিশেষভাবে স্বয়ংচালিত রেডিয়েটর উত্পাদন মধ্যে হেডার প্লেট থেকে প্লাস্টিকের জল চেম্বার স্পষ্টতা crimping জন্য ডিজাইন করা হয়েছে. একটি কেন্দ্রীয় ঘূর্ণমান লোডিং প্ল্যাটফর্মের সাথে একটি টুইন-মেশিন লিঙ্কযুক্ত AB লেআউট গ্রহণ করে, এটি উপরের এবং নীচের জলের চেম্বারগুলির সুবিন্যস্ত অনুক্রমিক ক্রিমিং সক্ষম করে। একটি একক অপারেটর কোর লোডিং, গ্যাসকেট বসানো, টার্নওভার ট্রানজিশন এবং সমাপ্ত পণ্য আউটপুটের সম্পূর্ণ চক্র সম্পূর্ণ করতে পারে। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে যাত্রীবাহী গাড়ি এবং হালকা ট্রাক রেডিয়েটারগুলির জন্য উত্পাদন লাইন, বিশেষত বহু-বিচিত্র, মাঝারি থেকে ছোট ব্যাচের মিশ্র-প্রবাহ উত্পাদনের জন্য উপযুক্ত।

2. শিল্পের চ্যালেঞ্জ এবং মূল কারণ বিশ্লেষণ

অসামঞ্জস্যপূর্ণ সিলিং গুণমান: ম্যানুয়াল বা আধা-স্বয়ংক্রিয় ক্রিয়াকলাপে অসম ক্রিমিং বল অস্থির গ্যাসকেট সংকোচন এবং বায়ুরোধীতার দিকে পরিচালিত করে। মূল কারণ: ইউনিফাইড ফোর্স কন্ট্রোল মেকানিজমের অভাব, অপারেটরের অভিজ্ঞতার উপর নির্ভর করে।

কম পরিবর্তনের দক্ষতা: বিভিন্ন রেডিয়েটরের আকার পরিবর্তনের জন্য 30 মিনিটের বেশি প্রয়োজন। অ-মডুলার ডিজাইনের কারণে, একটি মাত্রা সামঞ্জস্য করার জন্য একাধিক উপাদান জুড়ে সমন্বিত পরিবর্তন প্রয়োজন।

উচ্চ অপারেটর ক্লান্তি: উপরের এবং নীচের জলের চেম্বারগুলির জন্য পৃথক ওয়ার্কস্টেশনগুলির জন্য অপারেটরদের দুটি পয়েন্টের মধ্যে বারবার সামনে পিছনে হাঁটতে হবে।

প্রক্রিয়া পর্যবেক্ষণের অভাব: ক্রিমিং ফোর্স বা অবস্থানের কোন রিয়েল-টাইম পর্যবেক্ষণ নেই; অস্বাভাবিকতা সনাক্ত করা কঠিন এবং মূল কারণ সনাক্ত করা কঠিন।

3. সমাধান

3.1 টুইন-মেশিন লিঙ্কড ফ্লো লেআউট: তিনটি জোন - মেশিন A (উপরের চেম্বার ক্রিমিং), রোটারি প্ল্যাটফর্ম (গ্যাসকেট প্লেসমেন্ট + টার্নওভার), মেশিন বি (লোয়ার চেম্বার ক্রিমিং)। অপারেটর কেন্দ্রীয় প্ল্যাটফর্মে gaskets রাখে; রোবোটিক অস্ত্র স্বয়ংক্রিয়ভাবে মূল স্থানান্তর হ্যান্ডেল. একক-অপারেটর অপারেশন।

3.2 মাল্টি-স্টেজ সিঙ্ক্রোনাস ক্রিমিং সিস্টেম: দ্বৈত সার্ভো মোটর দ্বারা চালিত অবিচ্ছেদ্য ক্রিমিং ম্যানিপুলেটরের আট সেট – 8 সেট সিঙ্ক্রোনাস বা 4+4 অফসেট। টুল-মুক্ত পরিবর্তনের জন্য নখর দ্রুত সংযোগ করুন।

3.3 গ্যান্ট্রি প্রেস ফ্রেম এবং প্রোফাইল-কন্টুরড ডাইস: ডুয়াল-লিডস্ক্রু প্রেস মেকানিজম এবং কনট্যুরড ডাইস সহ নির্ভুল ইস্পাত প্লেট ফ্রেম অভিন্ন বল বিতরণ নিশ্চিত করে। রেফারেন্স লোকেটিং পৃষ্ঠের মাধ্যমে ডাইস লক এবং দ্রুত পরিবর্তনের জন্য স্ক্রু সেট করুন।

3.4 সার্ভো যথার্থ নিয়ন্ত্রণ: সুনির্দিষ্ট অবস্থান, গতি এবং টর্ক নিয়ন্ত্রণের জন্য গতি নিয়ামক সহ সার্ভো মোটর। পলিউরেথেন যোগাযোগ পৃষ্ঠ পণ্য ফিনিস রক্ষা করে।

3.5 রেসিপি ব্যবস্থাপনা এবং প্রক্রিয়া পর্যবেক্ষণ: টাচস্ক্রিন 3-স্তরের পাসওয়ার্ড সুরক্ষা সহ 50টি পণ্যের রেসিপি সঞ্চয় করে। অটো-এলার্ম এবং দূরবর্তী ডায়াগনস্টিক সমর্থন সহ রিয়েল-টাইম পরামিতি পর্যবেক্ষণ।

4. প্রযুক্তিগত বিশেষ উল্লেখ

5. নির্বাচন নির্দেশিকা

5.1 প্রস্তাবিত পরিস্থিতি

• ঘন ঘন স্পেসিফিকেশন পরিবর্তন সহ মিশ্র-প্রবাহ উত্পাদন লাইন

• উচ্চ traceability প্রয়োজনীয়তা crimping প্যারামিটার রেকর্ড প্রয়োজন

• একক-অপারেটর পূর্ণ-লাইন অপারেশন সহ শ্রম খরচ হ্রাস

5.2 মূল নির্বাচন বিবেচনা

1. পণ্যের আকার পরিসীমা: পিচ (200–800mm), দৈর্ঘ্য (200–750mm), প্রস্থ (32–80mm) কভারেজের মধ্যে রয়েছে তা যাচাই করুন

2. টিউবের অবস্থান: হস্তক্ষেপ এড়াতে টিউব-থেকে-চেম্বার কেন্দ্রের দূরত্ব ≤140 মিমি নিশ্চিত করুন

3. পরিবর্তনের ফ্রিকোয়েন্সি: দ্রুত-পরিবর্তন সিস্টেম উচ্চ-মিশ্র উত্পাদনের জন্য উল্লেখযোগ্য সুবিধা প্রদান করে

4. ক্ষমতা: সাইকেল সময় ≤35s/ইউনিট - দৈনিক আউটপুট প্রয়োজনীয়তার বিপরীতে গণনা করুন

6. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: সরঞ্জামগুলি কি বিভিন্ন জলের চেম্বারের উপকরণগুলি পরিচালনা করতে পারে?

উঃ হ্যাঁ। PA66-GF30, PP-T20 এবং সাধারণ প্লাস্টিকের জন্য উপযুক্ত; টাচস্ক্রিন রেসিপির মাধ্যমে পরামিতি সামঞ্জস্যযোগ্য।

প্রশ্ন 2: পরিবর্তনের সময় কি সমস্ত নখর প্রতিস্থাপনের প্রয়োজন হয়?

উত্তর: দ্রুত-কানেক্ট ডিজাইনের জন্য শুধুমাত্র নতুন আকারের জন্য নখর সমাবেশগুলি পরিবর্তন করতে হবে, এবং বার স্পেসিংয়ের জন্য স্পেসার ব্লকগুলি - 25 মিনিটের মধ্যে সম্পূর্ণ পরিবর্তন।

প্রশ্ন 3: কীভাবে গ্যাসকেট বসানো ত্রুটি-প্রমাণিত হয়?

উত্তর: লোডিং প্ল্যাটফর্মে হিকভিশন ভিশন পরিদর্শন সিস্টেম স্বয়ংক্রিয়ভাবে সঠিক গ্যাসকেট বসানো যাচাই করে।

প্রশ্ন 4: সরঞ্জামগুলি কি MES সিস্টেমের সাথে সংযোগ করতে পারে?

উত্তর: মোশন কন্ট্রোলার এবং টাচস্ক্রিন সমর্থনকারী ডেটা অধিগ্রহণ এবং দূরবর্তী ডায়াগনস্টিক ইন্টারফেস দিয়ে সজ্জিত; MES ইন্টিগ্রেশন উপলব্ধ।

7. কেন উক্সি ওয়ান্ডারি বেছে নিন

• প্রিমিয়াম উপাদান: মিতসুবিশি মোশন কন্ট্রোলার এবং সার্ভোস, এয়ারট্যাক নিউমেটিক্স, ওমরন সেন্সর, হিকভিশন ভিশন - দীর্ঘমেয়াদী নির্ভরযোগ্যতা

• ইন্টিগ্রাল ক্রিম্পিং: ইউনিফর্ম ফোর্স এবং উচ্চতর সিলিংয়ের জন্য 8-সেট সিঙ্ক্রোনাস/গ্রুপড ক্রিম্পিং

• এরগনোমিক ডিজাইন: কেন্দ্রীয় লোডিংয়ের সাথে টুইন-মেশিন সংযোগ - একক অপারেটর, ন্যূনতম হাঁটা, কম ক্লান্তি

• দ্রুত-পরিবর্তন ব্যবস্থা: দ্রুত-মুক্তির নখর + স্পেসার ব্লক + কনট্যুরড ডাই লোকেটিং - 25-মিনিটের পরিবর্তন

• সম্পূর্ণ সমর্থন: ব্যবহারকারীর ম্যানুয়াল, পরিদর্শন প্রতিবেদন, সরঞ্জাম, অতিরিক্ত ক্রিমিং হেডস এবং দূরবর্তী ডায়াগনস্টিকস
