পণ্যের বিবরণ:
প্রদান:
|
| নাম: | সেমি অটো হেয়ারপিন বেন্ডার | সর্বোচ্চ টিউব সম্প্রসারণ দৈর্ঘ্য: | 3000 মিমি |
|---|---|---|---|
| পাইপ ব্যাস: | φ5-φ15.88 | আবেদন: | এইচভিএসি |
| টিউব প্রাচীর বেধ: | 0.25-0.8 মিমি | নমন লাইন: | 4,5 লাইন |
| লক্ষণীয় করা: | সেমি অটোমেটিক হেয়ারপিন বেন্ডার,5 লাইন হেয়ারপিন বেন্ডার,ইন্ডাস্ট্রিয়াল হেয়ারপিন বেন্ডিং মেশিন |
||

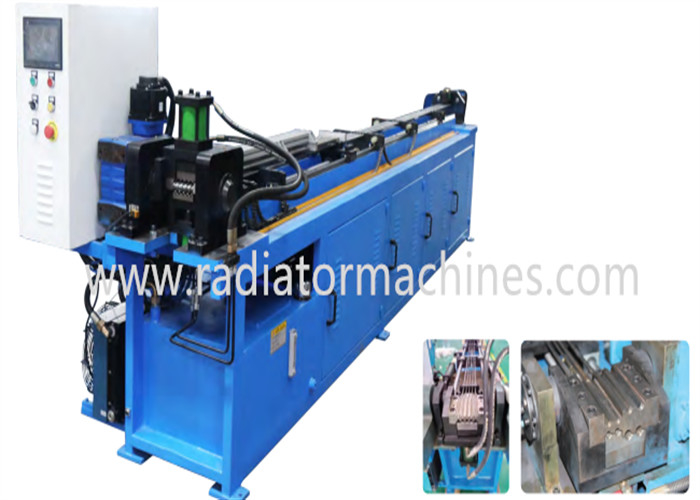

সেমি অটোমেটিক হেয়ারপিন বেন্ডার, হেয়ারপিন বেন্ডিং মেশিন
1. আবেদন
আধা-স্বয়ংক্রিয় হেয়ারপিন বেন্ডার সহজ এবং কমপ্যাক্ট
নকশা কাঠামো।এটা hairpin কম ভলিউম উত্পাদন জন্য উপযুক্ত
বাঁকএটি থেকে দৈর্ঘ্য সঙ্গে hairpin মোড় বাঁক ব্যবহার করা যেতে পারে
200 মিমি থেকে 3000 মিমি।আধা স্বয়ংক্রিয় hairpin bender উত্পাদন করতে পারেন
হেয়ারপিন বাঁকানো হয় 4 পিসি প্রতি চক্র এবং 5 পিসি প্রতি সাইকেল অনুযায়ী
ভিন্ন স্পেসিফিকেশন এবং অ্যাপ্লিকেশন।
2. গঠন বৈশিষ্ট্য
1.1 আধা স্বয়ংক্রিয় হারিপিন বেন্ডার কমপ্যাক্ট ডিজাইনের।
1.2 এটি সার্ভো মোটর ড্রাইভিং দিয়ে ডিজাইন করা হয়েছে।
1.3 এটি ম্যানুয়াল খাওয়ানোর সাথে।
2. কিভাবে একটি আধা স্বয়ংক্রিয় hairpin বেন্ডার কাজ করে?
ম্যানুয়াল দ্বারা প্রথম উপাদান খাওয়ানো → ছাঁচ টুলিং ক্ল্যাম্পিং → তেল স্প্রে →
নমন→ ম্যান্ড্রেল ব্যাক→ ক্ল্যাম্প রিলিজ→ হেয়ারপিন মোড় আনলোড করা হচ্ছে→
আনলোডিং মেকানিজম অরিজিনে ফেরত→ বেন্ডিং মেকানিজম রিটার্ন টু অরিজিন
3. প্রযুক্তিগত পরামিতি
| আইটেম |
স্পেসিফিকেশন
|
|
| যন্ত্রপাতির নাম | HVAC সরঞ্জামের জন্য সেমি অটো হেয়ারপিন নমন মেশিন | |
| মডেল | WDLB-4 | WDLB-5 |
| টিউব এক সময় বাঁকানো | সাইকেল প্রতি 4/5 পিসি | |
| পাইপ ব্যাস মিমি |
ф5-Ф15.88
|
|
| টিউব প্রাচীর বেধ পরিসীমা মিমি |
0.25-0.8
|
|
| কেন্দ্রের দূরত্ব (মিমি) |
পাখনা অঙ্কন অনুযায়ী
|
|
|
নূন্যতম নমন দৈর্ঘ্য (মিমি) |
200 | |
|
সর্বাধিক নমন দৈর্ঘ্য (মিমি) |
3000 | |
|
সাইকেল
|
≤12S (কাজের piecelm দৈর্ঘ্য অনুযায়ী)
|
|
| খাওয়ানোর মোড |
হাতের দ্বারা
|
|
4. প্রধান উপাদান
| আইটেম | উৎপত্তি |
| নিয়ন্ত্রণ ব্যবস্থা | ওমরন, জাপান |
| বায়ুসংক্রান্ত উপাদান | এসএমসি |
| হাইড্রোলিক ভালভ | ইউকেন |
| বৈদ্যুতিক উপাদান (সীমা সুইচ, নিয়ন্ত্রণ সুইচ, কন্টাক্টর, রিলে, এবং তাই) | স্নাইডার |
5. অ্যাকসেপ্টেন্স টেস্টিং স্ট্যান্ডার্ড
আধা স্বয়ংক্রিয় হেয়ারপিন নমন মেশিন নিম্নলিখিত সময় গ্রহণ করা হয়
সূচক পূরণ করা হয়.
5.1 হেয়ারপিন লেগ দৈর্ঘ্যের পার্থক্য 0.5 মিমি থেকে কম।
5.2 কোন সুস্পষ্ট সংঘর্ষ, অস্বাভাবিক বাম্পিং, ঢেউ খেলানো বা অন্যান্য ত্রুটি নেই।উপবৃত্তাকার 8% এর কম
5. 3. সোজা অংশের গোলাকার সহনশীলতা <±0.3 মিমি;
5.4 দুটি সোজা পায়ের জন্য সমান্তরাল সহনশীলতা ≤3%;
5.5 মেশিনটি মসৃণভাবে চালানো উচিত।
6. কোম্পানির ভূমিকা
আমরা 15 বছরেরও বেশি সময় ধরে হিট এক্সচেঞ্জার পণ্য শিল্পে বিশেষায়িত।
আমরা বর্তমানে উভয়ের জন্য যন্ত্রপাতির শীর্ষস্থানীয় প্রস্তুতকারক
যান্ত্রিকভাবে প্রসারিত এবং ব্রেজড মাইক্রো চ্যানেল হিট এক্সচেঞ্জার শিল্প, বিশ্বব্যাপী।
আমাদের সাধারণ গ্রাহকদের একজন হলেন মাহলে বেহর।আমাদের লক্ষ্য এবং দীর্ঘমেয়াদী প্রতিশ্রুতি
ক্রমাগত আমাদের তাপ এক্সচেঞ্জার সরঞ্জাম বিকশিত করতে, গবেষণা ব্যবহার করে এবং
উন্নয়ন দক্ষতা এবং বিশাল উৎপাদন ক্ষমতা।আমরা এয়ার সব এলাকায় কাজ
কন্ডিশনার, রেডিয়েটর, হিটার কোর, চার্জ এয়ার কুলার, কনডেন্সার, ইভাপোরেটর
ট্রাক এবং গাড়ির জন্য, ফিন মেশিনের জটিল পরিসর, ফিন প্রেস, কোর বিল্ডার,
টিউব হেয়ারপিন বেন্ডার, ভার্টিক্যাল এক্সপান্ডার, হরাইজন্টাল এক্সপান্ডার, স্ট্রেইট টিউব
কাটা বন্ধ, উচ্চ গতির কাটা বন্ধ, রিটার্ন বেন্ডার, রিং লোডিং, এর সম্পূর্ণ পরিসীমা
যান্ত্রিক প্রেসারআমরা একটি কঠোর মান নিয়ন্ত্রণ ব্যবস্থা এবং সব আছে
অ-মানক মেশিন অংশ নিজেদের দ্বারা প্রক্রিয়া করা হয়.
আমরা সারা বিশ্বে আমাদের সরঞ্জাম সরবরাহ করেছি মোট এর চেয়ে বেশি
40টি দেশ।
আমরা একটি শক্তি সঞ্চয়, পরিবেশগত প্রতিরক্ষামূলক, উচ্চ দক্ষতা প্রদান করি,
হিট এক্সচেঞ্জার মার্কেটপ্লেসে নিরাপত্তা এবং নির্ভুল পরিষেবা এবং
একটি সুন্দর উষ্ণ/ঠান্ডা শব্দ প্রদান করতে আমাদের শক্তি যোগান।
