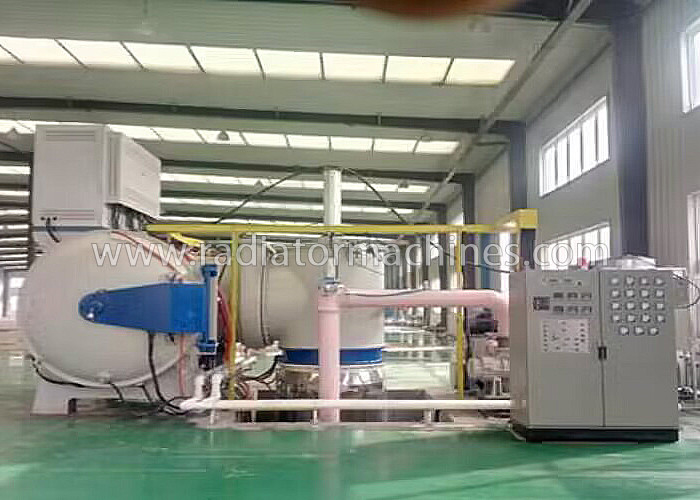

অ্যালুমিনিয়াম রেডিয়েটর হিট এক্সচেঞ্জারের জন্য 750 ডিগ্রি সেলসিয়াস বৈদ্যুতিক ভ্যাকুয়াম ব্রেজিং ফার্নেস
1.এসummary
ভ্যাকুয়াম অ্যালুমিনিয়াম ব্রেজিং ফার্নেস প্রধানত রেলওয়ে লোকোমোটিভ তাপ বিনিময় সরঞ্জামের জন্য ব্যবহৃত হয়,
বায়ু বিচ্ছেদ সরঞ্জাম এবং অটোমোবাইল পরিবেশগত সুরক্ষা উত্পাদন।ভ্যাকুয়াম সঙ্গে পণ্য
ব্রেজিং ট্রিটমেন্ট: ইন্টারকুলার, তেল কুলার, রেডিয়েটর, ইভাপোরেটর, কনডেন্সার, রাডার গ্রিড অ্যান্টেনা, ওয়েভগাইড
এবং বিভিন্ন প্লেট ফিন বা সেগমেন্ট হিট এক্সচেঞ্জার। সমস্ত পরিমাপ ইউনিট আন্তর্জাতিক ইউনিট (SI) গ্রহণ করে
মান। সমস্ত অংশ, উপাদান এবং সরঞ্জামের বিভিন্ন যন্ত্রের পরিমাপের একক
আন্তর্জাতিক ইউনিট (SI) মান গ্রহণ করুন।
2.টিপ্রযুক্তিগতপরামিতি
|
2.1 অ্যালুমিনিয়াম ব্রেজিং ভ্যাকুয়াম ফার্নেস: 1 সেট;
2.2 কার্যকরী হিটিং জোনের আকার: 2000 (L) × 1200 (W) × 1200 (H) মিমি;
2.3 ফার্নেস চার্জিং ক্ষমতা: ≤ 2000kg/চুল্লি (টুলিং ফিক্সচার সহ);
2.4 সর্বোচ্চ তাপমাত্রা: ≤ 750 ℃;
2.5 কাজের তাপমাত্রা: 300-700 ℃;
2.6 গরম করার ক্ষমতা: 380kW;
2.7 চুল্লি তাপমাত্রার অভিন্নতা: ≤± 4 ℃ (600 ℃);
2.8 তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা: ≤± 1 ℃;
2.9 তাপমাত্রা বৃদ্ধির সময়: ঘরের তাপমাত্রা থেকে লোড ছাড়াই তাপমাত্রা 700 ℃ বৃদ্ধির জন্য ≤ 60 মিনিট;
2.10 চরম ভ্যাকুয়াম ডিগ্রী: 4×10 Pa-4;
2.11ওয়ার্কিং ভ্যাকুয়াম: 4×10 Pa-3;
2.12 চাপ বৃদ্ধির হার: ≤ 0.4 Pa/h;
2.13 ভ্যাকুয়াম সাকশন সময়: ≤ 40মিনিট 4x10 এ পৌঁছাতে-3ঠাণ্ডা অবস্থায় এবং খালি চুল্লিতে (ডিফিউশন পাম্পের প্রিহিটিং সময় ব্যতীত);
|
3.সাধারণওverview
ভ্যাকুয়াম ব্রেজিং ফার্নেস হল একটি অনুভূমিক, একক চেম্বার কাঠামো, যার সামনে এবং পিছনে উভয় দিকেই চুল্লির দরজা রয়েছে।
চুল্লির দরজা গতি হ্রাসকারী মোটর দ্বারা চালিত হয়।
বায়ুসংক্রান্ত পুশ রডটি লক করা হয় এবং উভয় প্রান্তে খাওয়ানো হয়। মূল মেশিনটি ভ্যাকুয়াম ফার্নেস বডি দ্বারা গঠিত,
হিটিং চেম্বার, ভ্যাকুয়াম সিস্টেম, মুদ্রাস্ফীতি সিস্টেম, বায়ুসংক্রান্ত সিস্টেম, জল কুলিং সিস্টেম, বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, ইত্যাদি
3.1 ভ্যাকুয়াম ফার্নেস বডি এবং কভার
ভ্যাকুয়াম ইলেকট্রিক ব্রেজিং ফার্নেস বডি এবং কভার ডাবল ওয়াল ওয়াটার-কুলড স্ট্রাকচার এবং ওয়াটার ইনলেট
এবং ড্রেনেজ ডিজাইন তাপমাত্রার মৃত অঞ্চল এড়ায়। চুল্লির ভিতরের এবং বাইরের দেয়াল তৈরি হয়
উচ্চ মানের কার্বন ইস্পাত।চুল্লি কভার পাশ্বর্ীয় কব্জা খোলার আকারে, নম বাতা গঠন সঙ্গে.
দীর্ঘমেয়াদী ব্যবহারের ভ্যাকুয়াম কার্যকারিতা নিশ্চিত করতে চুল্লির দেহের অভ্যন্তরীণ পৃষ্ঠটি পালিশ করা হয়।
3.2হিটিং চেম্বার, গরম করার উপাদান এবং অন্তরক
বৈদ্যুতিক ব্রেজিং ফার্নেসের হিটিং চেম্বারটি একটি অষ্টভুজাকার ফ্রেম কাঠামো যা গঠিত
সমস্ত স্টেইনলেস স্টীল, এবং পুলির দুটি সারি আছে
ফ্রেমের নীচে, যা সামগ্রিকভাবে টেনে আনা, রক্ষণাবেক্ষণ এবং মেরামতের জন্য সুবিধাজনক
গরম করার
চেম্বারহিট শিল্ডটি স্টেইনলেস স্টিলের 5 স্তর দিয়ে তৈরি।
স্তর 1-4: 0.5 মিমি স্টেইনলেস স্টিল (304)।
স্তর 5: 1 মিমি স্টেইনলেস স্টীল (304) সবচেয়ে বাইরের স্তর।
গরম করার উপাদানটি ওয়াইড-ব্যান্ড নিকেল ক্রোমিয়াম স্ট্রিপ (Cr20Ni80) গ্রহণ করে, অভিন্ন গরম এবং ছোট তাপ ক্ষতি সহ।
গরম করার তাপমাত্রা গরম এবং তাপমাত্রা নিয়ন্ত্রণের জন্য 10টি জোনে বিভক্ত।গরম করার উপাদানগুলি হল
চওড়া-ব্যান্ডের উচ্চ-তাপমাত্রার নিকেল ক্রোমিয়াম স্ট্রিপগুলির সাথে একটি সর্পিন পদ্ধতিতে সাজানো, যা শুধুমাত্র নিশ্চিত করে না
ভাল চুল্লি তাপমাত্রা অভিন্নতা, কিন্তু উচ্চ-তাপমাত্রা শক্তি এবং কাজের জীবন উন্নত করতে সাহায্য করে
গরম করার রেখাচিত্রমালা।
অন্তরক 95% অ্যালুমিনা অন্তরক চীনামাটির বাসন গ্রহণ করে।
হিটিং চেম্বারের শেষ মুখে একটি চলমান সিলিং বেল্ট রয়েছে, যা ম্যাগনেসিয়ামের দূষণ এড়াতে পারে
যতটা সম্ভব তাপ নিরোধক স্তরের অভ্যন্তরে বাষ্প।একই সময়ে, এটি পরিষ্কার করা সহজ।
