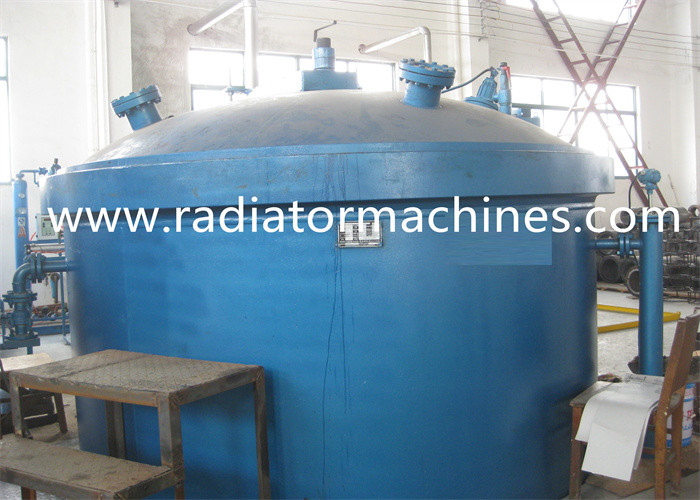

শুকানোর ভ্যাকুয়াম বার্নিশ ইমপ্রেগনেশন মেশিন সিস্টেম 1800*2100 মিমি

ভ্যাকুয়াম বার্নিশ ইমপ্রেগনেশন মেশিন , ভ্যাকুয়াম ইমপ্রেগনেশন সিস্টেম

1.সারসংক্ষেপ

1.1 এই সরঞ্জামটি মোটর স্টেটরের ভ্যাকুয়াম ডিপিংয়ের জন্য ব্যবহৃত হয়।

1.2 নকশা, উত্পাদন এবং ইনস্টলেশন প্রক্রিয়ার মধ্যে,

সরঞ্জাম বাস্তবায়ন এবং প্রাসঙ্গিক জাতীয় বা মেনে চলতে হবে

মন্ত্রীর মান বা প্রযুক্তিগত বৈশিষ্ট্য বলবৎ।

1.3 ভ্যাকুয়াম ইমপ্রেগনেশন সিস্টেমে নিম্নলিখিত আইটেমগুলি অন্তর্ভুক্ত রয়েছে।

2.সরঞ্জাম রচনা

2.1 ভ্যাকুয়াম ইমপ্রেগনেশন ট্যাঙ্ক

2.1.1 স্পেসিফিকেশন: 1800 মিমি (অভ্যন্তরীণ ব্যাস) x2100 মিমি (কার্যকর উচ্চতা), 1 পিসি;

2.1.2 ভ্যাকুয়াম ইমপ্রেগনেশন ট্যাঙ্ক উপাদান:

হেড: Q235-B

ট্যাঙ্ক বডি: Q235-B

ফ্ল্যাঞ্জ: Q235-B ফরজিং

2.1.3 ইনস্টলেশন প্রকার: উল্লম্ব প্রকার;

2.1.4 ভ্যাকুয়াম ডিগ্রী: ≤500Pa

2.1.5 স্থানান্তর এবং রজন প্রত্যাবর্তন: ট্যাঙ্কের নীচে;

2.1.6 ভ্যাকুয়াম ইমপ্রেগনেশন ট্যাঙ্ক খোলার পদ্ধতি: হাইড্রোলিক খোলা এবং বন্ধ।

অ-যোগাযোগ প্রক্সিমিটি সুইচ দ্বারা singal ফেরত দেওয়া হয়।

2.1.7 তরল স্তরের ট্রান্সমিটার;

2.1.8 ট্যাঙ্ক কভার বিস্ফোরণ বিরোধী পর্যবেক্ষণ আলো দিয়ে সজ্জিত করা হয় এবং

পর্যবেক্ষণ উইন্ডো।

2.1.9 ট্যাঙ্কের রঙ কাস্টমাইজ করা হয়েছে।

2.1.10 রজন সরবরাহ এবং রিটার্ন পদ্ধতি: ট্যাঙ্কের নিচ থেকে;

2.1.11 কাজের তাপমাত্রা: ঘরের তাপমাত্রা -80 ডিগ্রি সেলসিয়াস;

2.1.12 ওজন বহনকারী স্ট্যান্ড: ওজন বহনকারী স্ট্যান্ড 25টন ওজন বহন করতে পারে।

2.1.13 ট্যাঙ্কটি একটি সিলিকন রাবার সিলিং গ্যাসকেট দিয়ে সজ্জিত।

2.1.14 ট্যাঙ্ক কভার খোলার জন্য একটি নিরাপত্তা ইন্টারলক ডিভাইসের সাথে ট্যাঙ্কের কভার সেট করা হয়েছে।

2.2 রজন স্টোরেজ ট্যাঙ্ক

2.2.1 স্পেসিফিকেশন: Φ1800mm*1500mm (কার্যকর উচ্চতা);

2.2.2 ইনস্টলেশন ফর্ম: উল্লম্ব প্রকার;

2.2.3 ভ্যাকুয়াম ডিগ্রি: কোনো ভ্যাকুয়ামের প্রয়োজন নেই।

2.2.4 ট্যাঙ্ক বডি একটি নিরাপত্তা ইন্টারলক ডিভাইস দিয়ে সজ্জিত করা হয়।

2.2.5 নন-ভ্যাকুয়াম ইমপ্রেগনেশন ট্যাঙ্ক খোলার পদ্ধতি: হাইড্রোলিক খোলা

এবং বন্ধঅ-যোগাযোগ প্রক্সিমিটি সুইচ দ্বারা singal ফেরত দেওয়া হয়।

2.2.6 ট্যাঙ্ক কভারের খোলার কোণ হল যে খোলার শীর্ষ বিন্দু

ট্যাংক শরীরের ভিতরের প্রাচীর উপর ট্যাংক কভার প্রকল্প.খোলা ট্যাঙ্ক

কভার অংশ উত্তোলন প্রভাবিত করে না.

2.2.7 স্তরের ট্রান্সমিটার;

2.2.8 ট্যাঙ্কের কভারটি বিস্ফোরণ বিরোধী পর্যবেক্ষণ আলো দিয়ে সজ্জিত

এবং পর্যবেক্ষণ উইন্ডো।

2.2.9 ট্যাঙ্কের রঙ কাস্টমাইজ করা হয়েছে।

2.2.10 কাজের তাপমাত্রা: ঘরের তাপমাত্রা -80 ডিগ্রি সেলসিয়াস;

2.2.11 ওজন বহনকারী স্ট্যান্ড: ওজন বহনকারী স্ট্যান্ড 25টন ওজন বহন করতে পারে।

2.2.12 ট্যাঙ্কটি একটি সিলিকন রাবার সিলিং গ্যাসকেট দিয়ে সজ্জিত।

2.2.13 ট্যাঙ্ক কভার খোলার জন্য একটি নিরাপত্তা ইন্টারলক ডিভাইসের সাথে ট্যাঙ্কের কভার সেট করা হয়েছে।

2.3 রজন স্টোরেজ ট্যাঙ্ক

2.3.1 স্পেসিফিকেশন: Φ2000mm*2200mm (কার্যকর উচ্চতা);উপাদান: Q235-B;

2.3.2 ইনস্টলেশন ফর্ম: উল্লম্ব প্রকার;

2.3.3 ভ্যাকুয়াম ডিগ্রী: -0.095Mpa;

2.3.4 রজন স্টোরেজ ট্যাঙ্ক পর্যবেক্ষণ আলো এবং সঙ্গে সজ্জিত করা হয়

পর্যবেক্ষণ উইন্ডো।

2.3.5 ট্যাঙ্কের নীচে একটি φ20 স্যাম্পলিং হোল দেওয়া আছে৷

2.3.6 ট্যাঙ্কের উপরের অংশে একটি ভ্যাকুয়াম রজন চার্জিং ডিভাইস ইনস্টল করা আছে।

স্টিলের তার দ্বারা শক্তিশালী একটি স্বচ্ছ প্লাস্টিকের পায়ের পাতার মোজাবিশেষ এক প্রান্তে ইনস্টল করা হয়।

পায়ের পাতার মোজাবিশেষ রজন পিপা মধ্যে ঢোকানো যেতে পারে।ট্যাঙ্কের মধ্যে রজন চুষে নেওয়া হয়

ট্যাঙ্কের ভ্যাকুয়ামের মাধ্যমে।রজন পাইপলাইনে একটি ম্যানুয়াল ভালভ ইনস্টল করা হয়

রজন সরবরাহের গতি সামঞ্জস্য করতে।

2.3.7 ইনস্টলেশন প্রকার: উল্লম্ব;

2.4 ভ্যাকুয়াম ইউনিট সিস্টেম

2.4.1 ভ্যাকুয়াম ইউনিটে 2X-70A ভ্যাকুয়াম পাম্পের 1 সেট এবং 1 সেট থাকে

ZJ150 শিকড় পাম্প।

2.4.2 ভ্যাকুয়াম সিস্টেমের সর্বোচ্চ বায়ু সাকশন গতি হল 150L/S।

2.4.3 ভ্যাকুয়াম ইউনিট প্রতিরোধ করার আগে একটি ভ্যাকুয়াম বাফার ট্যাঙ্ক আছে

রজন থেকে মোটর পাম্প করুন এবং ভ্যাকুয়াম পাম্পের স্বাভাবিক অপারেশন নিশ্চিত করুন।

2.4.4 ভ্যাকুয়াম ইউনিটের নিষ্কাশন গ্যাস বায়ুমণ্ডলে নিঃসৃত হওয়ার আগে,

এটি বিচ্ছেদ ঘনীভবনের মধ্য দিয়ে যেতে হবে এবং ঘনীভূত তরল

ম্যানুয়ালি ডিসচার্জ।

2.4.5 ব্যবহৃত ভ্যাকুয়াম ভালভ হল উচ্চ ভ্যাকুয়াম নিউমেটিক ভালভ।

2.4.6 ভ্যাকুয়াম সিস্টেম বুদ্ধিমান ডিজিটাল অনিচ্ছা সঙ্গে সজ্জিত করা হয়

ভ্যাকুয়াম গেজ.

2.4.7 সিস্টেমের মধ্যে প্রচলন জলের ট্যাঙ্ক জলের পাম্প, ভালভ,

এবং পাইপ।

2.5 হাইড্রোলিক সিস্টেম

2.5.1 হাইড্রোলিক পাম্প, জলবাহী তেল ট্যাঙ্ক, তেল পাইপ, মোটর, সোলেনয়েড ভালভ, ইত্যাদি;

2.5.2 কাজের চাপ হল 12MPa..

2.5.3 জলবাহী সিস্টেমটি গর্ভধারণ খোলা এবং বন্ধ করার জন্য ব্যবহৃত হয়

ট্যাংক কভার

2.5.4 হাইড্রোলিক সিলিন্ডারের অ্যান্টি ডিসেন্টের ফাংশন এবং কাজ রয়েছে

গতি সামঞ্জস্যযোগ্য।

2.6 বায়ুসংক্রান্ত সিস্টেম

2.6.1 এটি বায়ুসংক্রান্ত ট্রিপলেট জয়েন্ট, বায়ুসংক্রান্ত ফিটিং,

এবং সোলেনয়েড ভালভ।

2.6.2 কাজের চাপ: 0.4-0.7Mpa।

2.6.3ভালভ এবং গর্ভধারণ ট্যাঙ্কের জন্য বায়ু উৎস হতে হবে

গ্রাহক দ্বারা প্রদত্ত।

2.7 রজন সরবরাহ এবং রিটার্ন সিস্টেম

2.7.1 রজন সরবরাহ এবং রিটার্নিং প্রক্রিয়া ডিফারেনশিয়ালের মাধ্যমে পরিচালিত হয়

রজন স্টোরেজ ট্যাঙ্কের ভ্যাকুয়াম পরিবেশ দ্বারা সৃষ্ট চাপ।

2.7.2 সমস্ত ভালভ উচ্চ ভ্যাকুয়াম স্বয়ংক্রিয় বায়ুসংক্রান্ত বল ভালভ.

2.7.3 সিস্টেমটি একটি রুক্ষ এবং একটি সূক্ষ্ম ফিল্টার দিয়ে সজ্জিত।

2.7.4 পাইপলাইন এবং ভালভ সংযোগের জন্য ব্যবহৃত সিলিং অংশ

যথেষ্ট শক্তি আছে এবং জারা প্রতিরোধ.

2.7.5 পাইপলাইন, ফ্ল্যাঞ্জ এবং ফাস্টেনার সবই আদর্শ পণ্য।

2.8 নিয়ন্ত্রণ ব্যবস্থা

2.8.1 কন্ট্রোল ক্যাবিনেট, 1 টুকরা (প্লাস্টিক-স্প্রে করা আবরণ, যৌথ নিয়ন্ত্রণ);

2.8.2 PLC নিয়ন্ত্রণ (স্বয়ংক্রিয় এবং ম্যানুয়াল উভয়ই উপলব্ধ);

21 ইঞ্চি লিকুইড ডিসপ্লে সহ 2.8.3 শিল্প কম্পিউটার (এর অনুসন্ধান এবং মুদ্রণ

ভ্যাকুয়াম ডিগ্রী, চাপ, এবং রজন স্তর);

2.8.4 মাউস অপারেশন।টাচ স্ক্রিনটি অপারেশন বান্ধব এবং উভয়ই রয়েছে

অপারেটর অ্যাক্সেস এবং ম্যানেজার অ্যাক্সেস।

2.8.5 রিমোট কন্ট্রোল ওভার লেভেল ইন্ডিকেটর।রজন স্তর ডিজিটালভাবে নিরীক্ষণ করা হয়

নিয়ন্ত্রণ ব্যবস্থা দ্বারা সব সময়।

2.8.5 টাচ স্ক্রিনটি প্রিন্টারের সাথে সংযুক্ত হতে পারে (প্রিন্টার হওয়া উচিত

গ্রাহক দ্বারা প্রস্তুত)।টাচ স্ক্রিন এই প্রিন্টার ইন্টারফেসটি সংরক্ষণ করেছে।

2.8.6 রিয়েল-টাইম রেকর্ডিং এবং পণ্য নম্বর এবং প্রযুক্তিগত পরামিতি মুদ্রণ,

প্যারামিটার বক্ররেখা, প্রক্রিয়া শারীরিক পরামিতি: ভ্যাকুয়াম ডিগ্রি - সময়,

ভ্যাকুয়াম হোল্ডিং - সময়, এবং স্টোরেজ ট্যাঙ্কের রজন স্তর- সময়।

2.8.7 এটি স্বয়ংক্রিয়ভাবে ভ্যাকুয়াম সংগ্রহ এবং রেকর্ড করতে পারে এবং মেমরি ফাংশন আছে।

2.8.9 ভ্যাকুয়াম ডিগ্রী প্রদর্শন করুন এবং পুরো প্রক্রিয়াকরণ প্রক্রিয়া নির্দেশ করুন।

কম্পিউটার হার্ড ডিস্কে টাইম-ভ্যাকুয়াম কার্ভ আকারে সেগুলি সংরক্ষণ করুন।রাখা

দীর্ঘ সময়ের জন্য রেকর্ড।তারা যে কোনো সময় অনুসন্ধান এবং মুদ্রিত হতে পারে, এবং আউটপুট

সারণী আকারে ব্যবহারকারীর তথ্য (গর্ভধারণ প্রক্রিয়া পরামিতি, সময়,

অপারেটর নম্বর, অংশ নম্বর, ইত্যাদি)।

2.8.10 সরঞ্জামের পাওয়ার সাপ্লাই AC380V এবং 50HZ গ্রহণ করে

তিন-ফেজ চার-তারের সিস্টেম।প্রধান বৈদ্যুতিক উপাদান স্নাইডার ব্র্যান্ড গ্রহণ করে।

2.8.11 রজন সরবরাহ এবং ফেরত দেওয়ার প্রক্রিয়া স্বয়ংক্রিয়।যখন

ত্রুটি ঘটে, এটি ম্যানুয়াল অপারেশনে সুইচ করা যেতে পারে।যখন ভ্যাকুয়াম ডিগ্রি

ট্যাঙ্কে বিদ্যমান, অপারেটর ট্যাঙ্কের কভার বন্ধ করলে হাইড্রোলিক সিস্টেম কাজ করে না।

2.8.12 এটিতে প্রয়োজনীয় যান্ত্রিক এবং বৈদ্যুতিক ইন্টারলকিং এবং অ্যালার্ম রয়েছে৷

ফাংশনঅতিরিক্ত চাপ এবং কৃত্রিম ভুল অপারেশন প্রতিরোধ করুন।

2.9 ইনস্টলেশন উপাদান

2.9.1 বিজোড় ইস্পাত পাইপ, 1 সেট;

2.9.2 স্ট্যান্ডার্ড flanges, এবং কনুই;

2.9.3 বিভিন্ন বোল্ট;

2.10 নথি প্রদান করা হয়েছে

ইউজার ম্যানুয়াল, প্রসেস ফ্লো চার্ট, সার্কিট ডায়াগ্রাম, প্রোডাক্ট স্ট্যান্ডার্ড নাম,

অংশ এবং বৈদ্যুতিক পরিকল্পিত চিত্র, ইত্যাদি
