50CNC-3A1S উচ্চ লোড ভর আয়তক্ষেত্রাকার এবং বৃত্তাকার সম্পূর্ণ স্বয়ংক্রিয় পাইপ নমন মেশিন

50CNC-3A1S উচ্চ লোড ভর আয়তক্ষেত্রাকার এবং বৃত্তাকার সম্পূর্ণ স্বয়ংক্রিয় পাইপ নমন মেশিন

Brand Name:	WONDERY
Model Number:	50CNC-3A1S
MOQ:	1 সেট/সেট
মূল্য:	negotiable
Delivery Time:	45 কার্যদিবস
Payment Terms:	এল/সি, টি/টি

Detail Information

পণ্যের বর্ণনা

Detail Information

উৎপত্তি স্থল:

জিয়াংসু, চীন (মূল ভূখণ্ড)

সাক্ষ্যদান:

মেশিনের নাম:

স্বয়ংক্রিয় পাইপ নমন মেশিন

নমন পাইপের প্রাপ্যতা দৈর্ঘ্য:

2800 মিমি

নমন জন্য সর্বোচ্চ R:

260 মিমি

নমন জন্য সর্বোচ্চ কোণ:

মডেল:

50CNC-3A1S

প্রতিটি পাইপের জন্য নমন প্রক্রিয়া:

তেল প্রেস বৈদ্যুতিক মেশিনের ওয়াট:

12MPa

প্যাকেজিং বিবরণ:

সমুদ্র পরিবহনের জন্য উপযুক্ত কাঠের কেস

যোগানের ক্ষমতা:

প্রতি বছর 100 সেট/সেট

বিশেষভাবে তুলে ধরা:

সম্পূর্ণ স্বয়ংক্রিয় পাইপ নমন মেশিন

উচ্চ লোড পাইপ বাঁক মেশিন

আয়তক্ষেত্রাকার এবং বৃত্তাকার পাইপ বাঁক মেশিন

পণ্যের বর্ণনা

50CNC-3A1S উচ্চ লোড ভর আয়তক্ষেত্রাকার এবং বৃত্তাকার পাইপ সম্পূর্ণ স্বয়ংক্রিয় পাইপ নমন মেশিন

1.মেশিনের ছবি

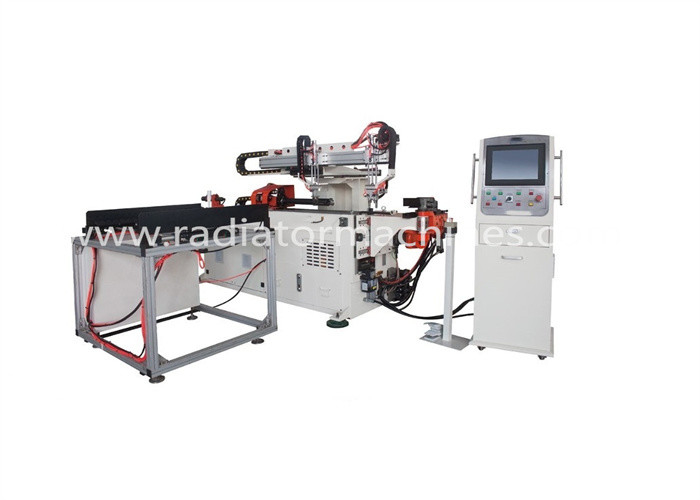

(১)মেশিনের সামগ্রিক ছবি
50CNC-3A1S উচ্চ লোড ভর আয়তক্ষেত্রাকার এবং বৃত্তাকার সম্পূর্ণ স্বয়ংক্রিয় পাইপ নমন মেশিন 0
(২) আয়তক্ষেত্রাকার পাইপ এবং বৃত্তাকার পাইপ জন্য বাঁক ছাঁচ

50CNC-3A1S উচ্চ লোড ভর আয়তক্ষেত্রাকার এবং বৃত্তাকার সম্পূর্ণ স্বয়ংক্রিয় পাইপ নমন মেশিন 1
(3) বিস্তারিত ছবি

2.পণ্যের বর্ণনা

অনুকূলিত উপাদানঃইস্পাত পাইপ, স্টেইনলেস স্টীল, তামা পাইপ, অ্যালুমিনিয়াম পাইপ; ধাতু পাইপ
প্রস্তাবিত অ্যাপ্লিকেশন শিল্পঃ
অটোমোবাইল ফিটিং (ব্রেকের জন্য তেল পাইপ, সাফলার, সিট), মোটরসাইকেল, স্বাস্থ্যকর সরঞ্জাম, এয়ার কন্ডিশনার,
সাইকেল, ইস্পাত আসবাবপত্র, স্বাস্থ্যকর পণ্য ইত্যাদি।

3প্রধান বৈশিষ্ট্যাবলী

1. মেশিন এবং কাজ টুকরা মধ্যে শক্তি স্বয়ংক্রিয় স্বীকৃতি, প্রক্রিয়াকরণ উভয় দ্রুত এবং ভাল

2ধীর গতিতে ফিরে আসা কোর, বার্ও দ্বারা চালিত, কোণটির অনুভূতিকে প্রভাবিত করে।

3. পুরো অপারেশন কম্পিউটারে, সহজ, দ্রুত এবং সঠিক

4. চিত্রিত প্রোগ্রামিং সিস্টেমঃ স্টেরিও পাইপ ইমেজ স্ক্রিনে আঁকা এবং পরিবর্তন,

অপারেশন সহজ, দ্রুত এবং সঠিক

5রিবাউন্ড টেস্টঃ পাইপ উপকরণগুলির বৈশিষ্ট্যগুলির তুলনা পরীক্ষা

6. একক-পদক্ষেপ ডিবাগিং ফাংশন- একটি সাবধানে পাইপ উপাদান বিকৃতি উপর পর্যবেক্ষণ

মেশিন তৈরির কাজ।

7- অটোমেটিক অঙ্কন ডাই-ক্লিয়ার গ্রাফিক্স নতুন পণ্য বিকাশের সাহায্য

8- সামগ্রিক পরিদর্শনঃ হাইড্রোলিক/বৈদ্যুতিক সার্কিট/ ড্রাইভিং সিস্টেম, মোটর/ইনভার্সন মধ্যে ফেজ অনুপস্থিতি,

ভোল্টেজ, তাপমাত্রা, তেল চাপ, এবং স্বয়ংক্রিয়ভাবে সমস্যা নির্ণয়

4টেকনিক্যাল প্যারামিটার

প্রোগ্রাম মেশিনের ধরন		ডব্লিউডব্লিউ50সিএনসি-2A1S
তামার পাইপের জন্য Min bending R হল:1.৫ডি		Ø50X 3 মিমি
প্রাপ্যতা বাঁকানো পাইপের দৈর্ঘ্য		২৮০০ মিমি
নমনের জন্য সর্বোচ্চ R		২৬০ মিমি
নমনের জন্য সর্বোচ্চ কোণ		১৮৫°
প্রতিটি পাইপের নমন প্রক্রিয়া		16
কাজের হার	বাঁক হার	মা × ১০০°/সেকেন্ড
	রোটারি রেট	মা × ২৮০°/সেকেন্ড
	খাওয়ানোর হার	মা × ৭৫০ মিমি/সেকেন্ড
কাজের নির্ভুলতা	বাঁক কোণ	±0.1°
	ঘূর্ণন কোণ	±0.1°
	খাওয়ানোর দৈর্ঘ্য	±0.1 মিমি
অয়েল প্রেসের বৈদ্যুতিক মেশিনের ওয়াট		১২ এমপিএ
তথ্য ইনপুট পদ্ধতি		অক্ষ (Y,B,C)
বাঁকানোর পদ্ধতি		সার্ভো
সর্বাধিক নমন গ্রুপ		500
ঘূর্ণমান সার্ভো মোটরের শক্তি		৭৫০ ওয়াট
সার্ভো মোটর খাওয়ানোর ক্ষমতা		1.৫ কিলোওয়াট
বাঁকানোর ক্ষমতা সার্ভো মোটর		৭ কিলোওয়াট
বৈদ্যুতিক মোটর শক্তি		5.৫ কিলোওয়াট
মেশিনের ওজন		১৯৫০ কেজি
আকার L W H ((মিমি) 3A1S		4600X 780X 1350 মিমি

5প্রধান যান্ত্রিক অংশ

না, না।	নাম	উৎপত্তি	ব্র্যান্ড নাম	সেবা
1	এয়ার সুইচ	চীন	CHINT	২ বছর
2	এয়ার সুইচ	চীন	CHINT
3	এসি কন্টাক্টর	চীন	CHINT
4	তাপীয় রিলে	ফ্রান্স	স্নাইডার
5	ট্রান্সফরমার	চীন	জিউচুয়ান
6	মাইক্রো সুইচ	জাপান	ওম্রন
7	স্যুইচ পাওয়ার	তাইওয়ান	মিনওয়েল
8	সার্ভো ইলেকট্রিক সিস্টেম	জাপান	৭৫০ ওয়াট মিটসুবিশি
			1.৫ কিলোওয়াট মিটসুবিশি
			৭ কিলোওয়াট মিটসুবিশি
9	PLC (CPU)	জাপান	মিটসুবিশি
10	টাচ স্ক্রিন	তাইওয়ান	ওয়াইনভিউ
11	পদ্ধতির সুইচ	জাপান	ওম্রন
12	রিলে	জাপান	ওম্রন
13	কোডার	জাপান	ওম্রন

6যান্ত্রিক যন্ত্রাংশ এবং উপাদান

1	ধীরগতির যন্ত্র	তাইওয়ান পিএইচটি	২ বছর
2	বিলাইন গাইড ট্র্যাক	তাইওয়ান HIWIN
3	লেয়ারিং	জাপান এনএসকে
4	বল স্ক্রু	তাইওয়ান HIWIN
5	গাইড স্লাইডার	তাইওয়ান HIWIN
6	আইপিসি	তাইওয়ান অ্যাডভানটেক	বাছাই
7	অপারেটিং সিস্টেম	আশ্চর্যজনক	২ বছর

7হাইড্রোলিক চাপ সিস্টেম

না, না।	নাম	উৎপত্তি ও ব্র্যান্ড	সেবা
1	বিভিন্ন চৌম্বকীয় ভালভ	জাপান ইউকেন	২ বছর
2	তেল ট্যাংক	সাংহাই বাওশান
3	সিল রিং	জাপান Valqua
4	তেল পাইপ	তাইওয়ান লিয়ানহুই
5	তেল পাম্প মোটর	চীন তাইহু
6	তেল পাম্প	চীন তাইহু

1	আমরা হাইড্রোলিক, বৈদ্যুতিক সার্ভো, এবং হাইব্রিড হাইড্রোলিক এবং বৈদ্যুতিক সার্ভো পাইপ নমন মেশিন আছেযা হাইড্রোলিক তেলের তাপমাত্রার বৃদ্ধি দ্বারা সৃষ্ট সি-অক্ষ পাইপ বাঁক এর নির্ভুলতা সমস্যা এড়ায়, নমন কাজের টুকরোটির নির্ভুলতা ব্যাপকভাবে উন্নত করে, সময়, জনশক্তি এবং স্থান সাশ্রয় করে।
2	৩ অক্ষের বৈদ্যুতিক সার্ভো ড্রাইভ সহ।
3	গতিশীল যান্ত্রিক বিশ্লেষণের মাধ্যমে, মেশিনের মাথার ছাঁচনির্মাণ নকশাটি সমন্বিত কাঠামো, উচ্চ অনমনীয়তা, দৃ firm়তা এবং স্থিতিশীলতার সাথে চিহ্নিত করা হয়।এটি সহজেই অপারেশন সময় কম্পন ছাড়া উচ্চ নমন নির্ভুলতা নিশ্চিত করতে পারেন.
4	উপরের এবং নীচের ভাসমান ক্ল্যাম্পিং ছাঁচ নকশা হস্তক্ষেপ এড়াতে এবং সর্বাধিক কনুই স্থান প্রদান করতে পারেন।
5	সমস্ত সার্কিট সিগন্যাল লাইন এবং বৈদ্যুতিক সমন্বয়গুলি সহজ প্রতিস্থাপন এবং রক্ষণাবেক্ষণের জন্য মডিউলার প্লাগ এবং নম্বরযুক্ত প্লেট দিয়ে সজ্জিত।
6	একটি ধীর কোর প্রত্যাহার ফাংশন সঙ্গে, এটি প্রোগ্রাম অনুযায়ী টিউব মধ্যে কোর অনুপ্রবেশ পরে প্রত্যাহার সময় সেট করতে পারেন,যা টিউব চেহারা protrusion টিউব মধ্যে কোর অনুপ্রবেশ স্থির অবস্থান দ্বারা সৃষ্ট এড়াতে পারেন, এবং পাইপ ফিটিং এর চেহারা মান উন্নত।
7	স্ট্যান্ডার্ড গাইডেড মোল্ড সহায়ক ধাক্কা ডিভাইস দিয়ে সজ্জিত, চাপ এবং গতি সামঞ্জস্যের বোতাম সহ ডিজাইন করা হয়েছে, যা বাঁকানো পাইপের চাহিদা মেটাতে সহজেই সামঞ্জস্য করা যায়,কঠিন বাঁকানো কাজকে সহজ করে তোলা.
8	হেড পাইপ ক্ল্যাম্পিং সিস্টেমের স্পিন্ডল এবং চলমান স্লাইডিং সিটের জন্য, একটি তেল ইনজেকশন গর্ত তৈলাক্তকরণ ডিভাইস ইনস্টল করা হয়, যা প্রোগ্রামে একটি স্বয়ংক্রিয় তৈলাক্তকরণ চক্র সেট করতে পারে,মেশিনের সেবা জীবন বাড়ানো এবং স্থিতিশীল কর্মক্ষমতা বজায় রাখা.
9	এটিতে একটি চলনযোগ্য স্ট্যান্ডার্ড কিক স্টার্ট সুইচ এবং একটি জরুরী স্টপ বোতাম রয়েছে। ফ্যান এয়ার কন্ডিশনার সহ পৃথক স্বাধীন নিয়ামক (স্টেশন) ।
10	একটি হাইড্রোলিক তেল বায়ু শীতল সিস্টেমের সাথে সজ্জিত যাতে কাজের তেলের তাপমাত্রা মানের মধ্যে থাকে এবং মেশিনটি স্থিতিশীলভাবে কাজ করতে পারে।(বাহ্যিক শীতল টাওয়ার বা পাইপলাইনের প্রয়োজন নেই)
11	তেল পাম্প এবং সোলিনয়েড ভালভ আন্তর্জাতিক মান জাপানি তাইওয়ান তেল গবেষণা ব্র্যান্ড (বা একই স্তরের অন্যান্য ব্র্যান্ড) গ্রহণ করে।
12	ভুল সেটিংসের কারণে প্রধান পাওয়ার মোটর ক্ষতি রোধ করার জন্য প্রধান মোটর ওভারলোড সুরক্ষা ফাংশন সঙ্গে।
13	ব্যক্তিগত আঘাত প্রতিরোধের জন্য চলনযোগ্য হাতের ভিতরে একটি নিরাপত্তা গার্ড রয়েছে।
14	মেশিনের অনির্দেশ্য বা ভুল অপারেশনকে ক্ষতিগ্রস্ত করা থেকে রোধ করার জন্য নিয়ন্ত্রণ প্রোগ্রামটির স্বয়ংক্রিয়ভাবে ত্রুটি সনাক্তকরণের কার্যকারিতা রয়েছে।
15	পাসওয়ার্ড সুরক্ষা ফাংশন একটি সংখ্যা প্রোগ্রাম বা প্রক্রিয়াকরণ তথ্য ইচ্ছা পরিবর্তন করা থেকে প্রতিরোধ করার জন্য ডিজাইন করা হয়।
16	যেকোনো সময় জরুরী পরিস্থিতিতে প্রতিক্রিয়া জানানোর জন্য একটি জরুরী স্টপ বোতাম উভয় চলনযোগ্য ফুট সুইচ এবং নিয়ামক উপর ডিজাইন করা হয়।
17	এটিতে মাল্টি-প্রোগ্রাম এবং যান্ত্রিক সীমাবদ্ধতা সুরক্ষা ডিভাইস রয়েছে যা মানুষের ভুলের কারণে মেশিনটি ক্র্যাশ হতে বাধা দেয়।
18	এটাতে অস্বাভাবিক অ্যালার্মের শব্দ আছে।
19	ব্যাকআপের জন্য একটি স্ট্যান্ডার্ড পিছনের গাইড ছাঁচ সিট ডিভাইস রয়েছে।
20	মেশিনের স্থিতিশীল অপারেশন নিশ্চিত করার জন্য নিয়মিত অ্যান্টি-ভিব্রেশন পা দিয়ে সজ্জিত।
21	স্ট্যান্ডার্ড টুলবক্সের সাথে মেশিনের জন্য প্রয়োজনীয় সামঞ্জস্যের হ্যান্ড টুল এবং মেশিন অপারেটিং ম্যানুয়াল চীনা ভাষায় সংযুক্ত রয়েছে।
